تصميم 3D للجرار الامريكي الجديد التابع لخطوط سكك حديد مصر من شركة جنرال اليكتريك (GE ES30ACI)
الحمد لله وبفضل ربنا تم الانتهاء من نموذج الجرار الجديد الامريكي الذي دخل الخدمة في مصر كنموذج ثلاثي الابعاد والاستعداد لإدخاله محاكي القطارات والتجارب عليه ليكون مماثل للذي هو موجود حاليا داخل سكك حديد مصر وقد اثبت وجوده منذ ان وصل الي مصر ودخوله الخدمة حيث انه اصبح عمود من الاعمدة الرئيسية لهيئة السكك الحديدية المصرية . والان سنتحدث عن بعض مميزات هذه الجرارات التي تم تصنيعها في مصانع شركة GENERAL ELECTRIC الامريكية .
هذا الجرار مميز لان به :
- عدد 2 كابينة مكيفة
-الهيكل ذو العرض الكامل
-أفضل كفاءة في استهلاك الوقود في فئتها
- موثوقية عالية
- تحكم أحادي المحور
- مستويان للطاقة - 4250 و 3300 جيجا حصان
- عملية عالية السرعة
- ومن المميز ايضا في هذا الجرار ان وزنه حوالي 135 طن فقط بعكس الاخ الاقدم منه الذي وصل مصر عام 2009 كان 145 ويقرب ل 150 طن ايضا .
ومن المميز في هذا الجرار انه يحتوي علي محرك من نوع GEVO12 وهو مميز لدي شركة جنرال اليكترك لانه فريد من نوعه .
يمكنك ايضا التعرف علي التفاصيل الفنية الخاصة بهذا الجرار من هذا الفيديو المقدم من الباشمهندس ابراهيم وهو شرح جميل جدا ووافي يمكنك الاستفاده منه

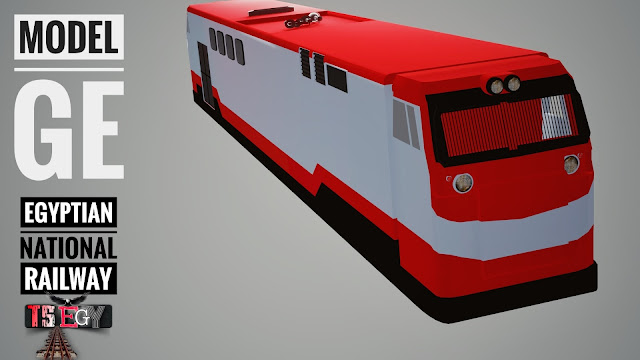

نأتي في الجزء الثاني من مقالتنا عن تصميم الهيكل الخارجي للجرار الجديد وهذه صورة لبداية فريق TS EGY في العمل علي التصميم وهذه كانت النتيجة المبدئية .
صورة ثانية للنموذج الاولي :
وثم تطورت الاعمال وقمنا بعمل مكثف كبير للوصول الي تفاصيل اكثر في هذا النموذج :
وكما نلاحظ انه هناك اختلافات في نوع الصدادات في هذا الشكل وقد قمنا بتطوير الشكل اكثر واكثر وعملنا بكل جهودنا ك تيم واحد للوصول لهذه النتيجة التي سترونها الان:
وهذه الصورة ببعض التأثيرات من برنامج تعديل الصور حتي ننتهي من الاضائات :
وهنا سنشاهد صورة مميزة للتصميم دون تلوين عليه :
والان نحن نقوم بتطوير الكابينة الداخلية للجرار وتم تركيب الماتور داخل الجرار وقريبا سيدخل الي محاكي القطارات الشهير TRAIN SIMULATOR وسيكون جزء من سكك حديد مصر داخل المحاكي هو والجرار الادترانز الغني عن التعريف ويمكنكم ايضا معرفة التفاصيل عن الجرار الادترانز من هنا .
هذا العمل مقدم من فريق TS EGY ونحن نسعي لتكون سكك حديد مصر بالكامل داخل محاكي القطارات في اقرب وقت وكل ما تم الانتهاء منه سنعرضه عليكم هنا في موقعنا محبي القطارات ❤
